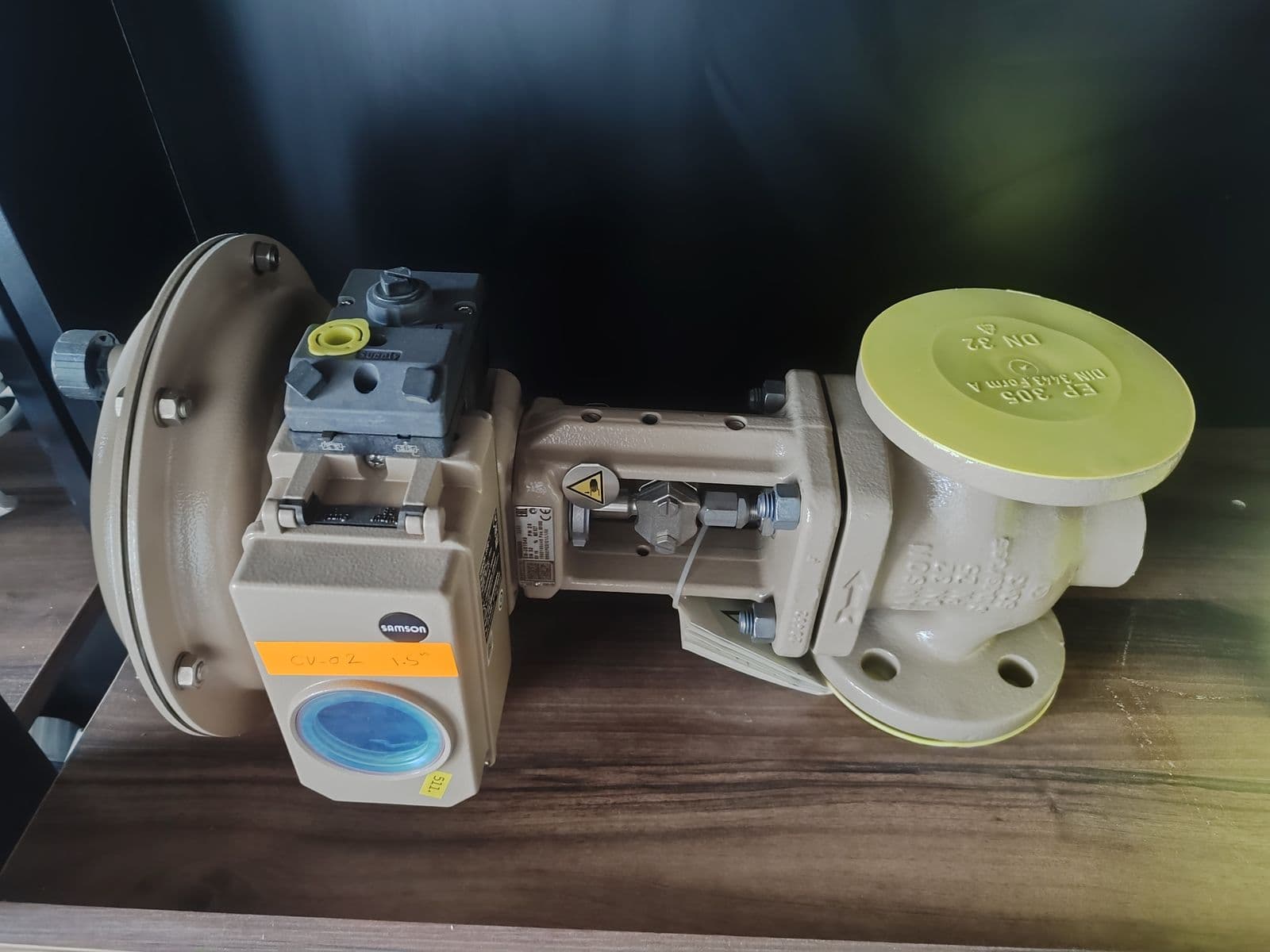

کارکردهشیر کنترل گلوب SAMSON Type 3241 از سری 240، با اکچویتور پنوماتیک Type 3277 و پوزیشنر الکتروپنوماتیک Type 3730-1. دو دستگاه نو و نصبنشده در انبار بارمان: یکی DN 32 با Kvs 16 و دیگری DN 50 با Kvs 40، هر دو PN 25 و ساخت آلمان. عکسهای این صفحه از خودِ همین دو دستگاه است.
شیر کنترل گلوب SAMSON سری 240 مدل Type 3241 یکی از پرکاربردترین شیرهای کنترل صنایع فرایندی است. آنچه در انبار بارمان موجود است دو مجموعهٔ کامل — شیر بههمراه اکچویتور پنوماتیک Type 3277 و پوزیشنر الکتروپنوماتیک Type 3730-1 — در دو سایز متفاوت است، و سایز تنها چیزی است که این دو را از هم جدا میکند. مشخصات هر دستگاه از روی پلاک خودش خوانده شده و عکسهای این صفحه از هر دو دستگاه، روی قفسهٔ انبار، گرفته شده است.
واحد DN 32: سایز اسمی DN 32، رده فشار PN 25، ضریب ظرفیت Kvs 16 و مشخصهٔ جریان درصدی مساوی که روی پلاک با علامت % مشخص شده است. اکچویتور Type 3277 آن سطح مؤثر 240 سانتیمتر مربع، بنچرنج 0,4 تا 2 بار و کورس نامی 15 میلیمتر دارد. گواهیهای CE و EAC بههمراه کد PED برابر 0062 PED/G1/L1/III روی پلاک درج شده و تاریخ ساخت شیر 02/2021 است.
واحد DN 50: سایز اسمی DN 50، رده فشار PN 25، ضریب ظرفیت Kvs 40 و همان مشخصهٔ درصدی مساوی. اکچویتور Type 3277 آن یک اندازه بزرگتر است — سطح مؤثر 350 سانتیمتر مربع و بنچرنج 1,4 تا 2,3 بار — با همان کورس 15 میلیمتر. علاوه بر CE و EAC، نشان UKCA هم روی پلاک هست، کد PED آن PED/G2/L1/I است و تاریخ ساخت شیر 02/2024.
مشترک میان هر دو: بدنهٔ چدن نشکن EN-GJS-400-18-LT (کد SAMSON: EN-JS1049) با اتصال فلنجی مطابق DIN/EN 1092، حداکثر فشار هوای اکچویتور 6 بار (90 psi) و دیافراگم NBR. پوزیشنر SAMSON Type 3730-1 با ورودی 4 تا 20 میلیآمپر DC و حداکثر فشار هوای تغذیهٔ 7 بار (105 psi) کالیبراسیون خودکار نسبت به شیر و اکچویتور و قابلیت عیبیابی را فراهم میکند، و حالت خطای اکچویتور (باز یا بستهٔ ایمن) بدون ابزار خاص قابل معکوسکردن است. مشخصات با دیتاشیتهای رسمی SAMSON همخوان است: سند T 8015 برای شیر، T 8311 برای اکچویتور و T 8384-1 برای پوزیشنر — هر سه در بخش مستندات همین صفحه قابل دانلود است.
هر دو دستگاه نو و نصبنشدهاند و شاهدش در عکسهای همین صفحه دیده میشود: درپوشهای محافظ زرد کارخانه هنوز روی فلنجها است، برچسب راهنمای SAMSON با بست به بدنه بسته مانده و روی پنجرهٔ پوزیشنر فیلم محافظ باقی است.
این خانواده برای کنترل پیوستهٔ دبی، فشار، دما و سطح در صنایع شیمیایی، پتروشیمی، نفت و گاز، نیروگاهی و یوتیلیتی به کار میرود. بارمان تأمینکنندهٔ تجهیزات ابزار دقیق و کنترل صنعتی است؛ این دستگاهها با ضمانت اصالت، امکان بازدید حضوری از انبار، مشاورهٔ انتخاب سایز و پشتیبانی نصب و راهاندازی عرضه میشوند. برای دریافت قیمت هر واحد، از همین صفحه درخواست پیشفاکتور ثبت کنید.
| مشخصه | مقدار |
|---|---|
| سازنده | SAMSON AG (Made in Germany) |
| نوع دستگاه | Pneumatic globe control valve, Series 240 |
| مدل شیر | SAMSON Type 3241 |
| اکچویتور | SAMSON Type 3277 — single-acting pneumatic diaphragm, NBR |
| پوزیشنر | SAMSON Type 3730-1 — electropneumatic, 4…20 mA DC, supply max. 7 bar / 105 psi |
| سایز اسمی (دو واحد موجود) | DN 32 · DN 50 |
| ضریب Kvs | 16 (DN 32) · 40 (DN 50) |
| رده فشار | PN 25 (both units) |
| مشخصه جریان | Equal-percentage — marked «%» on both nameplates |
| کورس نامی | 15 mm (both units) |
| نوع اتصال | Flanged, DIN / EN 1092 |
| جنس بدنه | EN-GJS-400-18-LT (SAMSON code EN-JS1049) — ductile / nodular cast iron |
| سطح مؤثر دیافراگم | 240 cm² (DN 32) · 350 cm² (DN 50) |
| رنج سیگنال (بنچرنج) | 0,4…2 bar (DN 32) · 1,4…2,3 bar (DN 50) |
| حداکثر فشار اکچویتور | 6 bar / 90 psi (both units) |
| گواهیها | CE, EAC · DN 32: 0062 PED/G1/L1/III · DN 50: PED/G2/L1/I, UKCA |
| سال ساخت | 02/2021 (DN 32) · 02/2024 (DN 50) — per nameplate |
| وضعیت کالا | New, never installed — factory flange caps and instruction tag still fitted |
| کد مدل | شرح | بازه اندازهگیری |
|---|---|---|
| DN 32 | Type 3241 — DN 32 · Kvs 16 ★ موجود در انباراکچویتور Type 3277 با سطح مؤثر 240 سانتیمتر مربع، بنچرنج 0,4 تا 2 بار، ساخت 02/2021 | PN 25 · Kvs 16 |
| DN 50 | Type 3241 — DN 50 · Kvs 40 ★ موجود در انباراکچویتور Type 3277 با سطح مؤثر 350 سانتیمتر مربع، بنچرنج 1,4 تا 2,3 بار، ساخت 02/2024، دارای نشان UKCA | PN 25 · Kvs 40 |
همه مدلهای فهرستشده با گواهی، پروتکل خروجی و اتصال فرایندی مورد نیاز شما قابل تأمیناند — برای انتخاب دقیق کد مدل با ما تماس بگیرید یا درخواست پیشفاکتور بدهید.
پنوماتیک. روی هر دو دستگاه، مطابق لیبل خودِ اکچویتور، یک SAMSON Type 3277 دیافراگمی یکطرفه نصب است: روی واحد DN 32 با سطح مؤثر 240 سانتیمتر مربع و بنچرنج 0,4 تا 2 بار، و روی واحد DN 50 با 350 سانتیمتر مربع و بنچرنج 1,4 تا 2,3 بار. حداکثر فشار هوای هر دو 6 بار (90 psi) و کورس نامی هر دو 15 میلیمتر است.
دو دستگاه: یکی DN 32 با ضریب ظرفیت Kvs 16 و دیگری DN 50 با Kvs 40. هر دو رده فشار PN 25، بدنهٔ یکسان و مشخصهٔ جریان درصدی مساوی دارند؛ تفاوت در ظرفیت عبور، اندازهٔ اتصال فلنجی و بهتناسب آن اندازهٔ اکچویتور است. با انتخابگر «سایز اسمی» در همین صفحه میتوانید هر واحد را جداگانه ببینید.
هر دو دستگاه نو و نصبنشدهاند و شاهدش در عکسهای همین صفحه دیده میشود: درپوش محافظ زرد کارخانه روی فلنجها، برچسب راهنمای SAMSON که هنوز با بست به بدنه بسته است و فیلم محافظ روی پنجرهٔ پوزیشنر. تاریخ ساخت روی پلاک واحد DN 32 برابر 02/2021 و روی واحد DN 50 برابر 02/2024 است.
شیر کنترل گلوب SAMSON سری 240 مدل Type 3241 با بدنهٔ چدن نشکن EN-GJS-400-18-LT (کد SAMSON: EN-JS1049)، اتصال فلنجی DIN/EN 1092، کورس نامی 15 میلیمتر و مشخصهٔ جریان درصدی مساوی. واحد DN 32: رده PN 25، ضریب Kvs 16، اکچویتور 240 سانتیمتر مربع. واحد DN 50: رده PN 25، ضریب Kvs 40، اکچویتور 350 سانتیمتر مربع. جدول کامل مشخصات و دیتاشیتهای رسمی SAMSON در همین صفحه است.

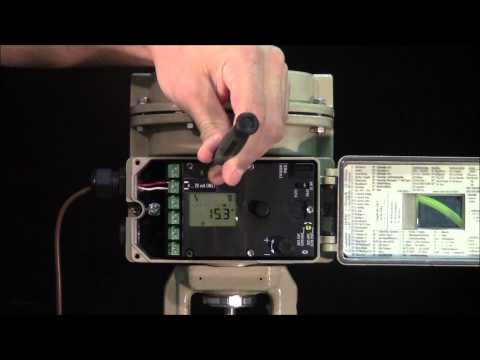

بله، روی هر دو دستگاه، و مدل آن مطابق پلاک SAMSON Type 3730-1 است: پوزیشنر الکتروپنوماتیک با ورودی 4 تا 20 میلیآمپر DC، حداکثر فشار هوای تغذیه 7 بار (105 psi) و کالیبراسیون خودکار نسبت به شیر و اکچویتور. هر دو با گزینهٔ لیمیتسوییچ نرمافزاری سفارش شدهاند. دیتاشیت رسمی پوزیشنر (سند T 8384-1) در بخش مستندات همین صفحه قابل دانلود است.
هر دو دستگاه نشان CE و EAC دارند و طبق دستورالعمل تجهیزات تحت فشار (PED) پلاکگذاری شدهاند: واحد DN 32 با کد 0062 PED/G1/L1/III و واحد DN 50 با کد PED/G2/L1/I. روی پلاک واحد DN 50 نشان UKCA هم درج شده است. همهٔ این مقادیر از روی پلاک همان دستگاه خوانده شده و عکس هر دو پلاک در گالری این صفحه هست.
میتوانید از همین صفحه برای هر واحد جداگانه درخواست پیشفاکتور (پروفرما) ثبت کنید؛ کارشناسان بارمان حداکثر ظرف یک روز کاری قیمت و شرایط تحویل را اعلام میکنند. هر دو دستگاه در انبار موجودند و پس از قطعیشدن سفارش بدون زمان انتظار تأمین ارسال میشوند. امکان بازدید حضوری از دستگاه در انبار هم فراهم است.
